Кузов-контейнер бронированный

для перевозки личного состава (бронемодуль)

КК-02-БТ



Назначение

Кузов-контейнер КК-02-БТ, бронированный, предназначен для перевозки личного состава подразделений силовых структур с обеспечением защиты от стрелкового оружия и поражающих осколочных элементов взрывных устройств



Применение

Кузов-контейнер КК-02-БТ применяется в качестве защитного бронированного укрытия для личного состава подразделений силовых структур в движении и стоянке на бортовой платформе автомобиля типа УРАЛ 4320 или КАМАЗ 4310. Кузов контейнер КК-02-БТ обеспечивает защиту от стрелкового оружия и поражающих осколочных элементов взрывных устройств. Периметр кузова обеспечивает  защиту по 6 классу (ГОСТ Р 50963-96), крыша обеспечивает защиту по 5 классу (ГОСТ Р 50963-96). Дополнительно изделия оснащается системами приточно-вытяжной вентиляции, воздушного отопления, кондиционирования, освещения (рабочее, светомаскировочное), электроснабжения



Технические характеристики

Габаритные размеры
(по внешним стенкам кузова без учета выступающих частей навесного и дополнительного оборудования)

Длина, мм

2918

Ширина, мм

2320

Высота, мм

1800

Внутренние размеры
(по внутренним стенкам кузова, без учета закладных и несущих деталей и противоосколочной обшивки)

Длина, мм

2900

Ширина, мм

2300

Высота, мм

1682

Нагрузка на пол, максимальная

Кг/м2

860

Снаряженная масса

Кг

4580

Полная масса*

Кг

6000

Масса оборудования и (или) перевозимого груза

Кг

1420

Срок эксплуатации

Лет

20

Число передислокаций

Раз

Не ограничено

Температура эксплуатации

˚С

-50˚С  / +50˚С

*- определяется грузоподъемностью транспортного средства, в таблице указанные данные для автомобиля УРАЛ 4320 грузоподъемностью 6000кг.



Конструкция изделия

Изделие представляет собой пространственную раму (параллелепипед)  со скошенными гранями

Несущий каркас

Представляет собой пространственную раму (параллелепипед)  со скошенными гранями из холоднокатаного металлопроката с продольными и поперечными усилениями для обеспечения прочности и жесткости кузова при его эксплуатации. Наличие необходимых закладных для установки навесного оборудования

Обшивка стен

Внешняя обшивка стен (правая и левая сторон, фронтальная и тыльная стороны) выполнены из броневого листа 6 класса защиты по ГОСТ Р 50963-96

Обшивка крыши

Внешняя обшивка крыши  выполнены из броневого листа 5 класса защиты по ГОСТ Р 50963-96

Обшивка днища

Обшивка днища выполнена из броневого листа 2 класса защиты по ГОСТ Р 50963-96

Лакокрасочные покрытия

Внешние

Грунт АК-070, эмаль ХВ-518 (защитного цвета). По согласованию другие цвета и тип эмалей

Внутренние

Двухцветная или монотонная окраска эмалью типа ПФ

Внутренняя обшивка

Прошивной мат из брезентовой ткани

Герметизация

Стыки обшивки

Автомобильный влагостойкий и морозостойкий герметик

Окна

Боковые, тыльная и фронтальная стороны

Оконные стеклопакеты  из пулестойкого бронестекла 6 класса защиты по ГОСТ Р 51136-2008. Дополнительно оборудованы светомаскировочными шторками

Бойницы

Боковые, тыльная и фронтальная стороны

Наличие бойниц (фиксация в открытом или закрытом положении изнутри кузова) для стрелкового оружия,  6 класса защиты ГОСТ Р 50963-96

Двери

Кузов-контейнер оснащается двумя тыльными дверьми – правая (раскрыв в сторону правого борта) и левая (раскрыв в сторону левого борта). Оборудованы ручками и внутренними стальными засовами. Наличие бойниц (фиксация в открытом или закрытом положении изнутри кузова) для стрелкового оружия,  6 класса защиты ГОСТ Р 50963-96

Люки

Изделие оснащается люками на крыше кузова. Выполнены из броневого листа 5 класса защиты по ГОСТ Р 50963-96. Раскрыв переднего люка в сторону движения, раскрыв тыльного люка в сторону противоположную движению. Оснащаются газовыми амортизаторами для уменьшения усилия при открытии, ручкой, стопорным засовом (фиксация в закрытом положении внутри кузова)



Оборудование КК-02-БТ

Собственные электроприемники

Щит питания и защиты (ЩПЗ) для защиты обслуживающего персонала и оборудования, преобразования напряжения переменного тока 400в 50Гц или 230в 50Гц в напряжение постоянного тока 24в и питания нагрузок

Собственные источники электроснабжения

Аккумуляторная батарея напряжением постоянного тока 24в, два аккумулятора типа 6СТ-90 последовательным соединением

Система воздушного отопления

Дизельная отопительно-вентиляционная установка ОВ-65, -24в

Дизельный воздушный отопитель Еberspacher Airtronic D2, -24в

Вентиляция

Приточный и вытяжной вентиляторы, -24в

Кондиционирование

Автотранспортный моноблочный кондиционер, -24в

Освещение

Рабочее, -24в

Дежурное, -24в

Светомаскировочное, -24в

Кресла

Автотранспортные, с подъемным сиденьем

Гильзоотбойник

Брезентовая ткань, с фиксацией в транспортном положении



Комплектность (на один кузов-контейнер)

1

Оконный стеклопакет (бронированное стекло) 6 класс защиты ГОСТ Р 51136-2008, 170х260мм

шт

14

2

Бойница стрелкового оружия с фиксацией заслонки, 6 класса защиты ГОСТ Р 50963-96

шт

12

3

Шторка светомаскировочная

шт

14

4

Гильзоотбойник

шт

10

5

Броня правого борта 6 класса защиты ГОСТ Р 50963-96

к-т

1

6

Броня левого борта 6 класса защиты ГОСТ Р 50963-96

к-т

1

7

Броня фронтальной стороны 6 класса защиты ГОСТ Р 50963-96

к-т

1

8

Броня тыльной стороны 6 класса защиты ГОСТ Р 50963-96

к-т

1

9

Плафон автобусный 19.3714 (рабочее освещение)

шт

6

10

Плафон ПВМ-71 (сине-зеленый)

шт

2

11

Щиток светомаскировочного освещения

шт

1

12

Щит питания и защиты

шт

1

13

Аккумулятор 6СТ-90 -12в

шт

2

14

Вентилятор вытяжной -24в

шт

2

15

Кресло автомобильное (складывающееся сиденье)

шт

10

16

Люк 5 класса защиты по ГОСТ Р 50963-96

шт

3

17

Отопитель автономный воздушный Еberspacher Airtronic D2, -24в

шт

1

18

Топливный бак отопителя 20л

шт

1

19

Пульт управления отопителя

шт

1

20

Система выпуска отработанных газов отопителя

шт

1

21

Дверь тыльная правая

шт

1

22

Дверь тыльная левая

шт

1

23

Фиксатор внутренний (засов) двери

шт

4

24

Фиксатор внутренний (засов) люка

шт

6

25

Амортизатор газовый люка

шт

3

26

Кондиционер автотранспортный моноблочный Webasto Cool Top Vario 10 E

шт

1

27

Огнетушитель ОУ-3

шт

1

28

Петля такелажная 4т

шт

4

29

Петля строповочная 8т

шт

4

30

Футляр аптечки 200х200х70

шт

1

31

Формуляр

шт

1

32

Руководство по эксплуатации

шт

1



Размеры, комплектность изделия могут изменятся согласно требований и технических условий заказчика,

в том числе комплектование пирамидами, сейфами, ящикоми для хранения оружия и боеприпасов.

Доставка по России и странам СНГ



КУЗОВ-КОНТЕЙНЕР КК-02-БТ. ВИД СВЕРХУ

Кузов бронированный КК-02Б roof-001



КУЗОВ-КОНТЕЙНЕР КК-02-БТ.  ПРАВЫЙ (ЛЕВЫЙ) БОРТ

Кузов бронированный КК-02Б side-001



КУЗОВ-КОНТЕЙНЕР КК-02-БТ.  ФРОНТАЛЬНАЯ СТОРОНА

Кузов бронированный КК-02Б Фронт-001



КУЗОВ-КОНТЕЙНЕР КК-02-БТ.  ТЫЛЬНАЯ СТОРОНА

Кузов бронированный КК-02Б Тыл-001



КУЗОВ-КОНТЕЙНЕР КК-02-БТ В ТРАНСПОРТНОМ ПОЛОЖЕНИИ

Кузов бронированный КК-02Б трансп. бок-001-001

Кузов бронированный КК-02Б трансп. верх-001

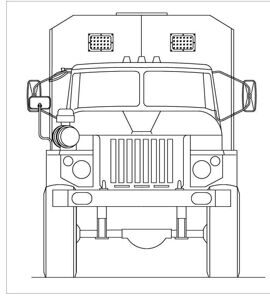

Кузов бронированный КК-02Б трансп. фронт-001









 Кузов-контейнер КК-02-Б. Размещение основных составляющих. Вид с верху.

КК-02-Б верх план





 Кузов-контейнер КК-02-Б. Размещение основных составляющих. Вид с боку.

  КК-02-Б бок план



 Кузов-контейнер КК-02-Б. Размещение основных составляющих. Вид с тыльной стороны.



  КК-02-Б тыл план
